51国精产品自偷自偷,国产做a精品,欧美中文字幕无线码视频

<% 'on error resume next sql="select * from category" rs.open sql,conn,1,1 if rs.eof and rs.bof then response.write "" else do while not rs.eof %> <% rs.movenext loop end if rs.close %>

■ 首頁
■ 網站登陸
■ 環氧樹脂
■ 固化劑
■ 聚氨酯
■ 硅橡膠
■ 環氧地坪
■ 色粉顏料
■ 抗氧劑
■ 阻燃劑
■ 填充劑
■ 消泡劑
■ 環氧新聞
■ 企業大全
■ 明星企業

沒有分類

9002G A/B環保型環氧灌封樹脂

一．前言：

一些物質對環境的危害已成為當前一個嚴重的公共問題。本公司以完美服務和豐富經驗制造之9002G A/B環保型環氧樹脂，能夠很好地解決環境污染問題。為滿足FBT制造商轉向生產對環境無害之產品，本公司已經開發出了具有優異物理、電氣、環保和經濟特性之上述綠色產品。

9002G A/B新型綠色灌封料具有優良的工藝性能，以保證FBT的精確加工，同時確保FBT在使用期內具有最佳的電氣和機械性能。該產品建議用于高壓器件之灌封。

二．產品特點：

無鹵素、無磷、無銻型、環保型產品；具優異之機械和電氣特性；適用期長，可操作性佳；對線圈之浸漬能力佳，填料沉降少；阻燃達到UL 94 V-0級（6 mm）；適用于灌封回掃描變壓器。

三．常規特性：

項    目 9002G A 9002G B

外     觀高粘度的灰色（或白色）液體淺黃色透明液體

粘度（40℃，GB-2794-79） 10000~15000 mPa.s 18~23 mPa.s

密度（25℃，GB-4472） 1.70~1.75 g/cm³ 1.18~1.20 g/cm³

貯存期參見原包裝之保質期（六個月）參見原包裝之保質期（六個月）

   注：以上所介紹之產品必須密閉存放于干燥處。該條件下之貯存期可見以上所述。由于填料會導致沉淀，9002G A 最好于15~25℃條件下    存貯。

四．使用工藝：

有填料之組份會導致沉淀，從原包裝容器取出前必須經過攪拌，以避免計量時產生誤差�？上葘⑵湓谌萜髦屑訜嶂�60°C~80°C，以利于攪拌及取料。

在混合灌封之前，樹脂必須在一個65°C~85°C的密閉槽中攪拌均勻，真空度1~5 mbar。固化劑置于25°C~40°C之密閉槽中，真空度1~5 mbar。在樹脂和固化劑經過一個計量儀器后，進入攪拌推進器。

1．混合比：

重量比：9002G A: 9002G B=100份:30~32份；

體積比：9002G A: 9002G B=100份:44~46份。

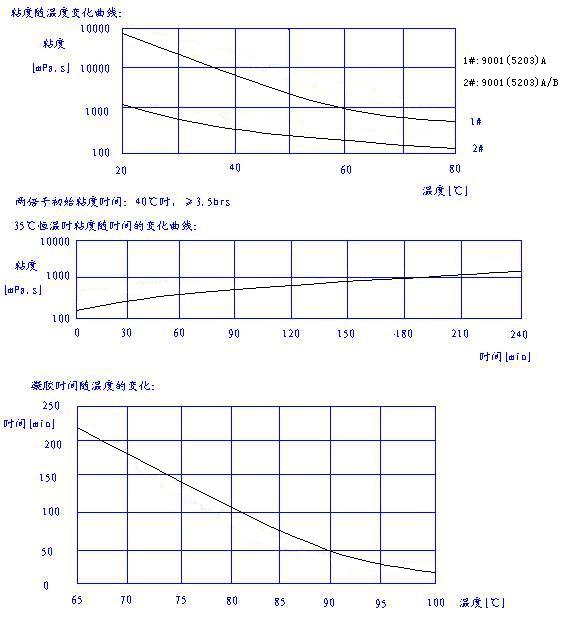

2．操作粘度：

不同溫度下之混合粘度:

溫度（°C） 25 40 60 80

粘度（mPa.s） ≤2000 ≤600 ≤350 ≤90

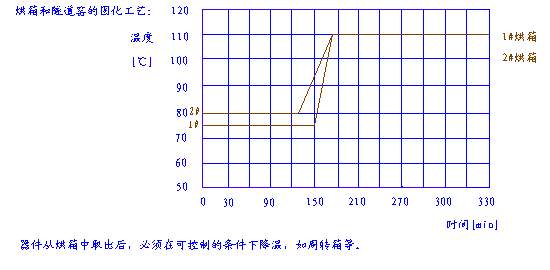

    固化工藝：

下面所介紹之固化工藝可作為一個指導方針，顧客可根據FBT的實際情況制定固化工藝。

建議用烘箱的工藝一：總固化時間5小時30分鐘。

建議用隧道窯的工藝二：總固化時間5小時25分鐘。

固化工藝一固化工藝二

烘箱隧道窯

FBT起始溫度： 35℃ FBT起始溫度： 60℃

150 min at 75℃ 1區：130 min at 80℃

20 min from 75℃ to 110℃ 2區：45 min from 80℃ to 110℃

150 min at 110℃ 3區：150 min at 110℃

流程圖顯示準備、灌封固化工藝之建議參數

　 9002GA 9002GB FBT   parts

器件抽真空　　

　

溫度 75℃ RT（≥25℃） 75~105℃

壓力 2 mbar 2mbar /

時間　　　

混合管溫度 75℃ 75℃ /

混合比（重量比） 100 30~32 /

混合比（體積比） 100 44~46 /

　　 9002GA/B 　 35~60℃

混合室溫度 60℃ 　

預抽真空壓力 ≤2 mbar 　

達到壓力時間 ≥20 sec 　

灌封壓力 5 mbar 　

后抽真空壓力 ≥5 mbar 　

達到壓力時間 ≥5 sec 　

　烘箱　　 FBT 部件

固化非連續　　連續

凝膠化烘箱溫度及時間 75℃，150 min 　 1區 80130min

升溫 30 min from 75℃ to 110℃ 　 2區 45 min from 80 to 110

后固化 +150 min at 110℃ 　 3區 +150 min at 110℃

總固化時間 5 hrs+30min 　　 5 hrs+25min

五、產品特性：

平均值：平均值由在75°C/2.5hrs+75~110°C/0.5hrs+110°C/2.5hrs 固化后的標準樣品測得。

物理與機械特性

項    目測試依據單     位標準值

外觀目測 / 灰色或白色

硬度 ASTM-D 2240 Shore-D 90

密度，25℃ GB-4472 g/ml 1.6

玻璃化轉變溫度 DSC ℃ 108~112

彎曲強度，25℃ GB-1043 N/mm² 74

斷裂伸長，25℃ GB-1043 % 1.3

彎曲模量，25℃ GB-1043 N/mm² 5500

吸水率，23℃/24hrs % <0.1

                 100℃/30min % <0.15

熱膨脹系，-30~+125℃ GB1036-70 ℃^-1 4.5×10^-5

熱傳導系數，25℃ GB-3399-82 W/mK >0.84

阻燃性 UL94 Stage V-0(6 mm)

體積電阻率，25℃ GB-1410 Ω.cm >3.9×10¹⁵

表面電阻率，25℃ GB-1410 Ω >5.8×10¹⁴

介電常數,25℃,1MHZ GB-1049 3.8±0.1

介質損耗角正切,25℃,1MHZ GB-1049 % <0.8

絕緣強度,25℃ GB-1048 Kv/mm
>25

六、工業衛生：

該產品之使用和加工必須遵守有關工業衛生法則。

七、注意事項：

1．請保持工場之清潔、干燥。

2．請注意避免固化劑與人體直接接觸。

3．未用完之固化劑蓋子務請蓋嚴，以防止吸濕失效。

八、包裝與運輸：

A： 25KG、240KG 有內鍍層之金屬桶。

B： 20KG、200KG 有內鍍層之金屬桶。

本產品為非危險品，可按一般物品運輸。

注：以上特性數據為該產品于濕度70%、溫度25°C時測試之典型數據，僅供客戶使用時參考，并不能完全

      保證于某個特定環境時能達到的全部數據。敬請客戶使用時，以實測數據為準。

　

欧美亂伦ⅹⅹx中字在线,欧美老熟妇xb水多毛多 ,四虎成人精品一区二区免费网站,被吊起来张开腿供人玩弄

流程圖顯示準備、灌封固化工藝之建議參數

流程圖顯示準備、灌封固化工藝之建議參數
