關鍵詞:聚氨酯,保溫材料,熱力管道,防腐保溫,石油管道,采暖供熱
作為保溫材料，聚氨酯硬泡以其極低的導熱系數和方便的成型工藝，在多個方面具有著不可替代的地位，在節約能源方面具有極其重要的意義。在我國西部、北方地區，有大量的輸送管道如油田管道、集中供熱管道、自來水管道等需要保溫，其中大部分已經采用或有待采用聚氨酯材料保溫。
用于管道保溫的聚氨酯材料，依據成型方式一般分為預制成型、現場澆注成型和現場噴涂成型三種;依據應用時傳送介質溫度可分為普通型和耐溫型兩大類。
管道保溫
現場澆注成型是把發泡材料注入內外套管之間、靠物料反應形成整體保溫層的方式，這種一次成型形成整體的方式成型方便且保溫效果好，是目前應用最為廣泛的保溫層成型方式;該成型方式要求物料在較長的一段管路內分布相對比較均勻，因此對發泡體系流動性要求較高。依據不同的現場施工情況可配制用于管道方面的聚醚組合料。目前的普通型現場澆注料具有優異的流動性，分別用于720、529、325、159等大小規格不同的管道上，密度分布均勻程度好，同時在低溫環境施工時有效避免了泡沫脆性。耐高溫型泡沫可長期耐溫150℃以上。 組分與配方(重量比)
聚醚多元醇：100
表面活性劑：1.5-5
合催化劑：1.0-3.5
發泡劑：20-30
ISO/POL:1-2.5:1

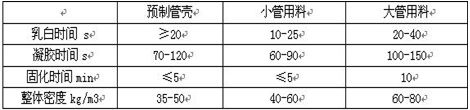

參考工藝性能參數：
系數
注：據現場不同情況和要求以上參數可調。
參考性能指標
壓縮強度(10%)：≥140kpa 吸水率：≤3%
形穩性(70℃，48h)：ΔV≤2% 導熱系數：≤0.023w/m.k

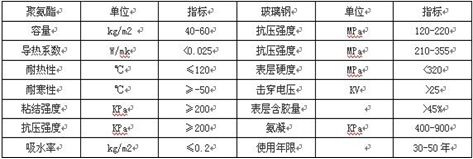

聚氨酯、玻璃鋼保溫管道各項指標
聚氨酯、玻璃鋼保溫管道各項指標
使用注意事項：
①發泡使用時最好調控料溫在適當范圍，以確保體系具有合適的反應性能和流動性;
②發泡時應嚴格依照使用說明要求確定白料與黑料比例，以確保體系的工藝性能和泡沫的各種基本性能不受影響;
③請勿讓材料與水分接觸，在生產現場請注意適當通風;
④儲運：干燥清潔的專用鍍鋅鐵桶包裝，密封存放于干燥、陰涼、通風處，防水、防曬、防熱;最佳儲存環境溫度：15-25℃。
