Fran
EG系列
大和化學(xué)工業(yè)為了應(yīng)對(duì)各種用途(UL安規(guī)產(chǎn)品、建筑材料、汽車用材料、飛機(jī)用材料及室內(nèi)裝飾材料等)的阻燃要求，作為Fran
EG系列，推出了粉狀阻燃劑Fran EG-11、15、18；水分散阻燃劑Fran
EG-50、80；與水性丙烯酸樹脂乳液合一的Fran EG-50BK、80BK等7個(gè)品種，這7個(gè)品種全為無鹵、無銻綠色環(huán)保阻燃劑。
|
阻燃劑Fran EG系列的阻燃機(jī)理為特殊阻燃性化合物通過受熱形成牢固的阻燃層以阻止燃燒蔓延。其對(duì)具有炭化現(xiàn)象的材料也能發(fā)揮阻燃效果。
粉狀Fran EG-11、15、18可添加于丙烯酸樹脂等各種樹脂中使用，其適用于水性及溶劑型樹脂。
經(jīng)Fran EG系列處理后的燃燒意想圖及實(shí)際燃燒結(jié)果(照片，垂直法)如下所示：
|
阻燃性能試驗(yàn)裝置 |

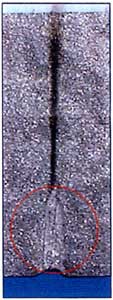

垂直法燃燒意想圖及實(shí)際燃燒結(jié)果
<普通的阻燃整理> |
<Fran EG系列的阻燃整理> |
 |
| 對(duì)用普通阻燃整理無效的材料，經(jīng)Fran
EG系列整理后，能在受熱時(shí)迅速形成阻燃層，阻止燃燒蔓延。 |
|
圈內(nèi)為受熱時(shí)所形成的阻燃層。 |
|
請(qǐng)瀏覽Fran EG系列各品種的介紹。
樹脂添加型阻燃劑Fran
EG-11
|
特點(diǎn)： |
|
無鹵，燃燒時(shí)不產(chǎn)生有害氣體(鹵化氫，二惡英類)。
利于環(huán)境的無銻、無甲醛阻燃整理劑(含磷)。
受熱時(shí)形成阻燃層阻止燃燒蔓延。
攙合于PP、PE、ABS／木粉等的樹脂使用，符合UL94V-0阻燃規(guī)格。 |
| 物化性能： |
|
外 觀：灰白色粉末
濃 度：99%以上
主要組分：特殊磷類、氮類化合物、無機(jī)化合物 |
| 應(yīng)用舉例： |
|
以70:30 (PP樹脂／Fran EG-11)的比例攙合后，制成片狀(雙軸擠出機(jī)→注射成型機(jī))。 |
| 測(cè)定結(jié)果： |
|
阻燃性能達(dá)UL94V-0級(jí)(2.5mm厚)。 |

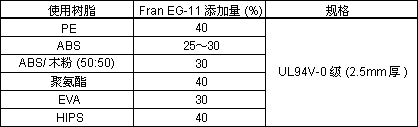

Fran EG-11的應(yīng)用舉例及測(cè)定結(jié)果
|
注意事項(xiàng)： |
|
與樹脂攙合時(shí)，如果阻燃劑粒子破碎會(huì)降低功效，因此請(qǐng)采用不易損傷阻燃劑粒子的方法。
含有300μm 大小的粒子，因此不可用于紡絲加工。
250℃左右時(shí)粒子體積開始膨脹，請(qǐng)注意加工溫度(由于PET、Nylon、PC需要高溫加工，為此使用受到一定限制)。
添加量視所要求的阻燃性能而定。通過事先試驗(yàn)來確定使用量。 |
| 包裝： |
|
15kg／紙袋 |
溶劑型樹脂用添加型阻燃劑
Fran EG-15
Fran EG-15通過特殊阻燃化合物受熱所形成的特殊阻燃層來早期阻止燃燒蔓延。
|
特點(diǎn)： |
|
對(duì)醋酸乙酯等各種有機(jī)溶劑的分散性良好。
無鹵，在燃燒時(shí)不產(chǎn)生二惡英等有害氣體，是不含銻化合物的綠色環(huán)保新型阻燃劑。
對(duì)多種樹脂有效，具有抗熔滴性能。 |
| 物化性能： |
|
外 觀：灰色粉末
粒子直徑：300μm
主要組分：特殊阻燃化合物(含磷) |
| 用途： |
|
適合用于各種溶劑型樹脂、粘合劑及聚合物材料的阻燃化
|
| 應(yīng)用舉例： |
|
將Fran EG-15添加于樹脂充分溶解后，調(diào)整至適當(dāng)?shù)恼扯龋繉犹幚怼?/font> |

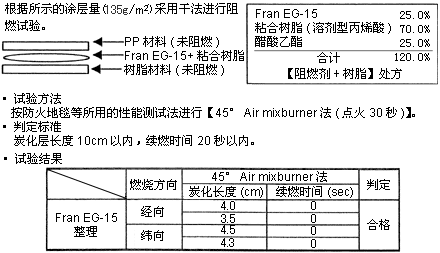

Fran EG-15應(yīng)用舉例
無鹵乳液樹脂用添加型阻燃劑Fran
GP-7
Fran GP-7屬無鹵乳液樹脂用添加型阻燃劑。與丙烯酸樹脂混合后，可作為無鹵汽車內(nèi)裝材料背面涂層劑使用。
|
特點(diǎn)： |
① |
安全性
|
|
無鹵，燃燒時(shí)不產(chǎn)生二惡英等有害氣體。
原料嚴(yán)選，不含銻。 |
|
| |
② |
阻燃性
|
|
根據(jù)所添加的樹脂種類而異，燃燒時(shí)呈熔融收縮狀態(tài)，發(fā)揮自熄性。 |
|
| |
③ |
Anti-fogging性
|
|
應(yīng)對(duì)汽車用材料所需的Anti-Fogging性。 |
|
| |
④
|
其他
|
| 物化性能： |
|
外觀：白色糊狀分散液
pH值：6~9 (2%soln.)
不揮發(fā)成分：50±2%(105℃×45min)
粘度：10,000~20,000cps(B型No.4) |
| 應(yīng)用舉例： |
|
Fran GP-7
丙烯酸樹脂(50%)
增稠劑(CMC類)
|
50
50
x |
|
| 合計(jì) |
100+x |
|
采用分散機(jī)均勻攪拌后，將粘度增至10,000cps左右，再用刮刀涂布機(jī)進(jìn)行背面涂層，烘干(105℃×10min)。
|
| |
|
試樣： 純滌綸汽車內(nèi)裝用材料
250g／m2
阻燃性 ： 阻燃(干布60g／m2，MVSS#302法)
Anti-fogging性：未經(jīng)阻燃整理試樣14.5(120℃×8hr，大和化學(xué)工業(yè)試驗(yàn)法)
阻燃整理試樣 9.4
臭氣：經(jīng)阻燃整理的試樣臭氣少(80℃×3hr，官能試驗(yàn))
|
| 包裝： |
|
50kg／纖維桶，200kg/開口桶 |
無鹵阻燃背面涂層劑Fran
coat NES-5
Fran coat NES-5無鹵阻燃背面涂層劑兼?zhèn)湓S多特點(diǎn)。手感柔軟，透明涂層。
|
特點(diǎn)： |
① |
安全性
|
|
無鹵，燃燒時(shí)不產(chǎn)生二惡英等有害氣體。
原料嚴(yán)選，不含銻。 |
|
| |
② |
阻燃性
|
|
根據(jù)布料種類而異，滌綸機(jī)織物(干布50g／m2)可達(dá)阻燃化。
燃燒時(shí)呈熔融收縮狀態(tài)，能發(fā)揮穩(wěn)定的自熄性。 |
|
| |
③ |
Anti-fogging性
|
|
應(yīng)對(duì)汽車內(nèi)裝材料所需的Anti-Fogging性。 |
|
| |
④
|
其他
|
| 物化性能： |
|
外觀：白色糊狀分散液
pH值：6~9(2%soln.)
不揮發(fā)成分：45~48%(105℃×45min)
粘度：20,000~50,000cps(B型No.4 12rpm) |
| 包裝： |
|
200kg／桶 |
