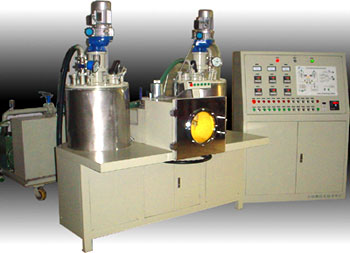

H100型環氧樹脂真空澆注系統是高效精密定量樹脂真空灌封設備，系統采用兩料分別薄膜脫氣方式，自動計量配比，經配比后在線動態混合，最后在真空下通過PLC自動控制物料定量灌封。系統設自動吸料及過濾冷凝裝置全封閉處理樹脂料，有利于環保。系統廣泛應用于電子絕緣件如點火線圈，電子變壓器的樹脂真空灌封領域。
● H100具有如下優點
設有物料過濾裝置，避免人體接觸，全封閉處理樹脂料
薄膜快速脫氣方式，脫氣時間大為縮短
計量泵與定量泵系統集成，配比及定量精度高
在線動態混合，混合效率高，無需等待時間
模塊式設計，獨立的真空及電控系統，隨意配置您的方案
● H100主要功能
澆注表面無氣泡、氣孔
澆注體表面光滑
澆注料和澆注件之間無死角、無氣隙
● 技術規格及參數
◆ 脫氣時間：30min
◆ 單班產量：1000只
◆ 控制方式：PLC控制，自動定量灌封
◆ 重量比例精度：±2％
◆ 混合精度：σ/X≤5％
◆ 澆注方式：單澆注頭，單軸旋轉，
間歇真空灌封3
◆ 工作真空度：小于266Pa（2托） |
◆ 極限真空度：50Pa（0.38托）
◆ 工作溫度：60±2℃（或依據技術協議）
◆ 最高加熱溫度：145±5℃
◆ 空氣源：0.4MPa～0.6MPa
◆ 電源：380V±10%、3相、50Hz±2%
◆ 功率：13kW |
● 外形尺寸
◆ 澆注平臺（mm）：1632（長）×910（寬）×1950（高）
◆ 真空系統（mm）：1200（長）×900（寬）×1800（高）
◆ 控制柜（mm）： 800（長）×650（寬）×1800（高）
● 系統構成
◆
薄膜脫氣裝置：不銹鋼材質，導熱油夾套控溫，無級變速電機驅動
2套
◆
真空澆注室：帶工作轉盤和澆注嘴，設觀察窗及照明裝置
1套
◆
同步計量器：氣缸統一驅動，容積計量，設單向閥和控溫系統
1套
◆
動態混料器：電機驅動，不銹鋼混合體，設單向閥和控溫系統
1套
◆
真空系統：配真空泵、真空閥門、冷凝過濾器、高精度數字真空表
1套
◆ 加熱系統：含電加熱器、測溫鉑電阻、數顯PID溫控儀表 1套
◆
冷卻水系統：含水泵、閥門、水箱及相應的管路、管件
1套
◆ 氣動系統：含氣缸、電磁閥、管路插頭
1套
◆ 電控系統：PLC可編程控制器進行智能控制，數字顯示儀表 1套
◆
清洗裝置：含清洗罐、管路閥門、機架、氣壓驅動
1套
◆
吸料裝置：含不銹鋼波紋管、過濾器、不銹鋼閥門、加熱器
1套
● 公司地址
天津大學天波科技公司
地址：天津市衛津路92號天津大學內
郵編：300072
產品經理：洪 彬
行動電話：13820962333
電話：022－27401508、27401320－807
傳真：022－27890620
E-mail：hhb007@vip.sina.com
● 選型指南
即使H100已經充分考慮了運行的各種條件，本著“精益求精”的精神，我們還是需要您在如
下方面的有效配合：樹脂灌封料、產品圖樣、產量、樣品、灌封量、封裝工藝及其它參數。
|
