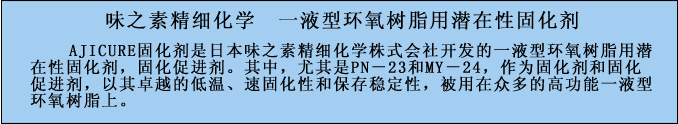

<味之素精細化學公司固化劑特性> |
產品名 |
結構 |
平均粒徑
(μm) |
軟化溫度
(℃) |
推薦添加量()
內為促進劑 |
凝膠
開始時間()內為環境溫度 |
固體變成液體的變化溫度* |
儲存穩定性
(禁止濕度、水) |
特 長 |
用 途 |
溫度
(℃) |
固化條件 |
電子部件
臨時定位粘接 |
電子部件
密封.粘接 |
絕緣浸制
線圈 |
一般粘接 |
結構粘接
(汽車) |
導電膠 |
粉體
涂料 |
注射針粘接 |
液晶密封材 |
合成物 |
PN-23 |
咪唑加成物 |
10-12 |
100 |
20
(1-5) |
4
(100℃) |
125 |
100℃×30分 |
1個月 |
低溫速固化、100℃固化可能、
DICY.酰肼的良好促進劑 |
 |
 |
|
 |
 |
|
 |
 |
|
 |
PN-31 |
咪唑加成物 |
10-12 |
115 |
20
(1-5) |
5
(100℃) |
120 |
100℃×30分 |
2個月 |
PN-23與PN-40之間的中間固化性、以及保存穩定性 |
 |
 |
|
|
|
|
|
|
|
|
PN-40 |
咪唑加成物 |
10-12 |
105 |
20
(1-5) |
6
(100℃) |
135 |
120℃×30分 |
3個月 |
比PN-23保存穩定性良好,摻合雙酚A型環氧樹脂其保存穩定性也良好,60℃溫度下穩定性良好 |
 |
 |
|
 |
 |
 |
 |
|
|
 |
PN-23J |
咪唑加成物 |
2-4 |
100 |
20
(1-5) |
3
(100℃) |
125 |
100℃×30分 |
1周 |
PN-23的超微粉碎末 |
|
 |
|
|
|
|
|
|
 |
|
PN-31J |
咪唑加成物 |
2-4 |
115 |
20
(1-5) |
4
(100℃) |
120 |
100℃×30分 |
3周 |
PN-31的超微粉碎末 |
|
 |
|
|
|
|
|
|
|
|
PN-40J |
咪唑加成物 |
2-4 |
105 |
20
(1-5) |
4
(100℃) |
120 |
100℃×30分 |
1個月 |
PN-40的超微粉碎末、褐色透明光澤固化物 |
|
 |
|
|
|
|
|
|
|
|
|
|
MY-24 |
3級胺加合物 |
8-10 |
120 |
25
(1-5) |
5
(100℃) |
90 |
120℃×60分 |
3個月 |
高剪切粘接力、淡黃色透明光澤固化物、酸酐固化劑的良好促進劑 |
 |
 |
|
 |
 |
|
|
 |
|
|
MY-H |
3級胺加合物 |
8-10 |
130 |
25
(1-5) |
3
(120℃) |
90 |
120℃×60分 |
4個月 |
摻合酸酐時保存穩定性良好 |
|
 |
 |
|
|
 |
|
|
|
|
MY-HK-1 |
3級胺加合物 |
2-4 |
130 |
25
(1-5) |
3
(120℃) |
|
|
4個月 |
MY-H的超微粉碎末 |
|
|
|
|
|
|
|
|
 |
|
|
|
AH-154 |
DICY復合系 |
10-15 |
200 |
9 |
8
(150℃) |
140 |
150℃×60分 |
3個月 |
含固化促進劑的DICY |
|
|
|
 |
 |
|
 |
|
|
|
AH-162 |
DICY復合系 |
10-15 |
200 |
11 |
3
(150℃) |
145 |
150℃×60分 |
3個月 |
含固化促進劑的DICY、70℃溫度下保存穩定性良好 |
|
|
|
 |
 |
|
 |
|
|
|
AH- 123 |
酰肼復合系 |
|
120 |
45 |
5
(120℃) |
|
|
1個月 |
可動性固化物、低Tg、高剝離強度 |
|
 |
|
|
|
|
|
|
|
|
|
|
VDH |
雙肼 |
100篩網通過98%以上 |
120 |
41 |
20
(110℃) |
130 |
110℃×60分 |
1周 |
無色透明固化物、離子性雜質少、水系丙烯乳劑交聯可能 |
|
|
|
|
|
|
|
|
 |
 |
UDH |
雙肼 |
500μm通過98%以上 |
150 |
48 |
6
(150℃) |
100 |
150℃×60分 |
1個月 |
淡黃色透明固化物、低彈性率、離子性雜質少 |
|
|
|
 |
 |
|
|
|
 |
|
VDH-J |
雙肼 |
2-4 |
120 |
41 |
16
(110℃) |
|
|
1個月** |
VDH的超微粉碎末 |
|
|
|
|
|
|
|
|
 |
|
UDH-J |
雙肼 |
2-4 |
150 |
48 |
5
(150℃) |
|
|
3個月** |
UDH的超微粉碎末 |
|
|
|
|
|
|
|
|
 |
|
