（一）系統組成本系統由計算機專用設備、顯示屏幕、視頻輸入端口和系統軟件等組成。 ●
計算機及專用設備：計算機及專用設備直接決定了系統的功能，可根據用戶對系統的不同要求選擇不同的類型。
●顯示屏幕：顯示屏的控制電路接收來自計算機的顯示信號，驅動LED發光產生畫面，并通過增加功放、音箱輸出聲音。
●視頻輸入端口：提供視頻輸入端口，信號源可以是錄像機、影碟機、攝像機等，支持NTSC、PAL、S_Video等多種制式。

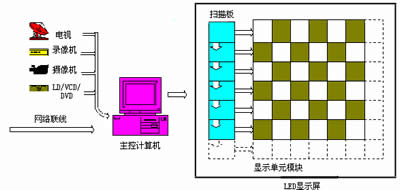

●系統軟件：提供LED播放專用軟件，powerpoint或ES98視頻播放軟件。系統原理圖如下：
（二）系統功能該系統具備如下功能：
●以計算機為處理控制中心，電子屏幕與電腦顯示器(VGA)窗口某一區域逐點對應，顯示內容實時同步，屏幕映射位置可調，可方便隨意地選擇顯示畫面的大小。●顯示點陣采用超高亮度
LED發光管(紅、綠雙基色)，256級灰度，顏色變化組合65536種，色彩豐富逼真，并支持VGA24位真彩色顯示模式。
●
配備圖文信息及三維動畫播放軟件，可播放高質量的圖文信息及三維動畫。播放軟件顯示信息的方式有覆蓋、合攏、開簾、色彩交替、放大縮小等十多種形式。
●
使用專用節目編輯播放軟件,可通過鍵盤,鼠標、掃描儀等不同的輸入手段編輯、增加、刪除和修改文字、圖形、圖像等信息。編排存于控制主機或服務器硬盤,節目播放順序與時間,實現一體化交替播放,并可相互疊加。●可以接收顯示錄像機、影碟機等視頻信號。
LED視頻顯示系統：
系統介紹及特點
1.模塊化設計：電路設計按功能分成不同的模塊，每個模塊之間只需要極少的聯系，極大地提高了系統的穩定性、可靠性。調試難度、維護難度大大降低，可靠性高。所有硬件電路全部選用進口元器件，品質高，可靠性好。
2.先進的分布式掃描技術：顯示部分的掃描采用掃描控制技術，顯示部分被分成不同的單元，獨立進行掃描。每個單元之間的信號傳遞采用信號鎖存技術進行同步控制。顯示的穩定性大大增加。
3.
精心設計的通信接口技術：通信距離可達1000米。可以抗擊±15KV的靜電放電沖擊。RS-422專用設計接口。極大地提高了系統通信的可靠性。
4.
軟件設計新穎：WINDOWS風格界面，設計專用軟件經驗豐富。軟件功能強、操作簡便。通用顯示屏軟件具有良好的用戶界面，清晰的菜單窗口，用戶可以根據需要，任意編排節目，既能播放錄像，也能播放動畫文字、插播消息等。
5.
可視性好：產品采用進口LED晶片，構成的顯示屏具有高亮度、色彩鮮艷、視角大、壽命長（100,000小時）穩定性高、響應速度快等特點。
6. 易于安裝：采用顯示單元板或顯示單元箱體，根據用戶要求和應用場所要求任意組裝成所需要的顯示屏尺寸，并且便于維護。
LED電子顯示屏系統簡介及分類
近年來LED顯示屏市場得到了迅猛的發展，已經廣泛應用到銀行、郵電、稅務、機場、車站、證券市場及其它交易市場、醫院、電力、海關、體育場等多種需要進行公告、宣傳的場合。
目前LED顯示屏作為信息傳播的一種重要手段，已經成為城市信息現代化建設的標志。隨著社會經濟的不斷進步，以及LED顯示技術的不斷完善，人們對LED顯示屏的認識將會越來越深入，其應用領域?qū)絹碓綇V。
LED是發光二極管Light Emitting Diode
的英文縮寫。LED顯示屏是由發光二極管排列組成的一顯示器件。它采用低電壓掃描驅動，具有如下優點：1、耗電省、2、使用壽命長、3、成本低、4、亮度高、5、視角大、6、可視距離遠、7、規格品種多。
LED顯示產品系列
A、單色、彩色條形顯示屏、B、計算機控制數碼顯示屏、C、單色圖文顯示屏、D、三色（紅、綠、黃）圖文顯示屏、E、點陣和數碼混合顯示屏（證券屏）、F、雙基色（紅、綠）多媒體視頻同步顯示屏、G、三基色（紅、綠、藍）多媒體視頻同步顯示屏
LED顯示屏分類方式按顯示顏色分為：單紅色、單綠色、紅綠雙基色、
紅綠藍三色按使用功能分為：圖文顯示屏、多媒體視頻顯示屏、行情顯示屏、條形顯示屏按使用環境分為：室內顯示屏、室外顯示屏、半戶外顯示屏按發光點直徑分為：φ3.0、φ3.7、φ4.8、φ5.0、φ8.0、ph8、ph10、ph16、ph20等。
LED顯示屏技術特點
A、效果卓越：采用動態掃描技術，畫面穩定，無雜點，圖像效果清晰，動畫效果生動，多樣；視頻效果流暢；
B、內容豐富：可顯示文字、圖表、圖像、動畫、視頻信息；
C、方式靈活：可由用戶任意編排顯示模式；
D、質量保證：采用進口發光材料、高品質IC芯片、無噪聲大功率電源；
E、信息量大：顯示的信息不受限制；
F、維修方便：模塊化設計，安裝，維護方便；
使用環境：LED顯示屏按使用環境分為室內LED顯示屏和室外LED顯示屏。
顯示顏色：LED顯示屏按顯示顏色分為單基色LED顯示屏（含偽彩色LED顯示屏），雙基色LED顯示屏和全彩色（三基色）LED顯示屏。按灰度級又可分為16、32、64、128、256級灰度LED顯示屏等。
顯示性能：LED顯示屏按顯示性能分為文本LED顯示屏、圖文LED顯示屏，計算機視頻LED顯示屏，電視視頻LED顯示屏和行情LED顯示屏等。行情LED顯示屏一般包括證券、利率、期貨等用途的LED顯示屏。
基本發光點非行情類LED顯示屏中，室內LED顯示屏按采用的LED單點直徑可分為Φ3mm、Φ3.75mm、Φ5mm、Φ8mm、和Φ10mm等顯示屏；室外LED顯示屏按采用的象素直徑可分為Φ16mm、Φ19mm、Φ22mm和Φ26mm等LED顯示屏。行情類LED顯示屏中按采用的數碼管尺寸可分2.0cm(0.8inch)、2.5cm(1.0inch)、3.0cm(1.2inch)、4.6cmm(1.8inch)、5.8cm(2.3inch)、7.6cm(3inch)等LED顯示屏。
大屏幕拼接顯示屏系統
一般用戶在需要同時觀看的信源較少時，適合選擇單機大屏幕。但在較為復雜的監控中，如大型郵電通信系統、道路交通管理、能源分配輸送、工業控制、110報警等領域，需全景瀏覽，統一指揮，就必須選擇大屏幕拼接系統。大屏幕拼接系統不再受單機分辨率和亮度的影響，例如一個2×2四個單機的拼接系統，單機分辨率為1024×768，亮度為500lm，則拼接后的系統分辨率為2048×1536，亮度為2000lm。拼接系統主要由三部分組成：大屏幕投影墻、投影機陣列、控制系統。其中控制系統是核心，目前世界上流行的拼接控制系統主要有三種類型：硬件拼接系統、軟件拼接系統、軟件與硬件相結合的拼接系統。
硬件拼接系統是較早使用的一種拼接方法，可實現的功能有分割、分屏顯示、開窗口：即在四屏組成的底圖上，用任意一屏顯示一個獨立的畫面。由于采用硬件拼接，圖像處理完全是實時動態顯示，安裝操作簡單；缺點是拼接規模小，只能四屏拼接，擴展很不方便，不適應多屏拼接的需要；所開窗口固定為一個屏幕大小，不可放大、縮小或移動。
軟件拼接系統是用軟件來分割圖像，采用軟件方法拼接圖像，可十分靈活的對圖像進行特技控制，如在任意位置開窗口；任意放大、縮小；利用鼠標即可對所開的窗口任意拖動，在控制臺上控制屏幕墻，如同控制自己的顯示器一樣方便。
軟件與硬件相結合的拼接系統,可綜合以上兩種方法的優點,克服其缺點。這種系統可以實用顯示多個RGB模擬信號及XWindow的動態圖形，是為多通道現場即時顯示專門設計的。通過硬件和軟件以及控制/輿接口，來實現不同窗口的動態顯示。它透明度高：圖像疊加透明顯示，共有256級透明度，令動態圖像和背景活靈活現。并聯擴展性極好：系統采用并聯框結構，最多可控制上千個投影機同時工作。
投影顯示墻的比較 CRT LCD DLP 目前國際上流行產品的尺寸（對角線/英寸） 41、44、51
72、84、100、120、150 50、60、67 光源 7英寸投影管 燈泡 燈泡 一般使用壽命（小時）
大于10000 1000--6000（UHP） 8000--10000（UHP） 物理接縫（gap between
screen） ＜0.8mm ＜0.8mm ＜0.8mm 光學接縫（gap between image） 1mm 1mm
0.8mm 使用的單元數增加會增加對控制系統的要求，因此會增加造價 其他 必須增加蠕動功能，否則會產生burning效應
無此要求 顏色（相對） 色還原性最好 最差 介于兩者之間 亮度 最低（7英寸170ANSI流明）
較高（600ANSI流明以上） 較高（600ANSI流明以上） 會聚 要進行會聚調試 單元分辨率
640*480/800*600 800*600/1024*768/1280x1024
800*600/1024*768/1280x1024 亮度均勻性 >75% >85% >85% 使用場合 視頻顯示最佳
計算機圖文 計算機圖文/視頻 維護 可能進行會聚和顏色調整，更換投影管 只要更換燈泡時進行顏色和亮度調整
只要更換燈泡時進行顏色和亮度調整 單屏： (鑲墻式、箱體式）
組成：單屏大屏幕一般由投影機、背投屏幕、金屬結構、光學反射系統及散熱系統組成。
功能：主要用于動態視頻圖像及計算機圖像的顯示，就如一臺超大的顯示器或電視機。
優點：造價低，屏幕尺寸較靈活，一般有72″(1463mm×1097mm)，84″(1706mm×1280mm)，
90″(1854mmm×1396mm)， 96″(1950mm×1463mm),
100″(2032mm×1524mm), 120″(2438mm×1828mm),
125″(2508mm×1874mm), 140″(2845mm×2134mm),
150″(3048mm×2286mm),160″(3252mm×2440mm),無拼接縫。
缺點：屏幕尺寸越大，要求背投空間越大 燈泡壽命短(約1000-6000小時)
不能連續24小時工作(若必須7/24連續工作，需選擇專業控制室投影機，造價高) 拼接投影墻(大尺寸拼接）
由多臺投影機，多個屏幕，矩陣及圖像處理器構成，一般用于高分辨率，超大屏幕以及多畫面顯示。
單元屏幕尺寸一般有72″(1463mm×1097mm)，84″(1706mm×1280mm)，
90″(1854mm×1396mm)， 96″(1950mm×1463mm), 100″(2032mm×1524mm),
120″(2438mm×1828mm), 125″(2508mm×1874mm),
140″(2845mm×2134mm),
150″(3048mm×2286mm),160″(3252mm×2440mm),投影機一般選用LCD或DLP投影機、屏幕可選擇進口光學透鏡屏或國產散射屏。
優點：
1)顯示面積巨大，造價較低。 2)單元屏幕尺寸，控制較靈活，可方便控制顯示面積。
缺點：
1)單元屏幕尺寸越大，所需背投空間越大。
2)由于多塊屏幕拼接在一起就會有亮度，顏色的差異，需要挑選投影機及對投影機鏡頭與光學透鏡屏的光焦匹配，盡可能做到單屏中心亮度與4角亮度均勻，多塊屏幕亮度與顏色一致。
3)燈泡壽命短，約1000-6000小時，與所選投影機有關。
4)不能連續24小時工作(若必須7/24連續工作，需選擇專業控制室投影機，造價高。
-------------------------------------------------------------------------------------------------------------------------------------
