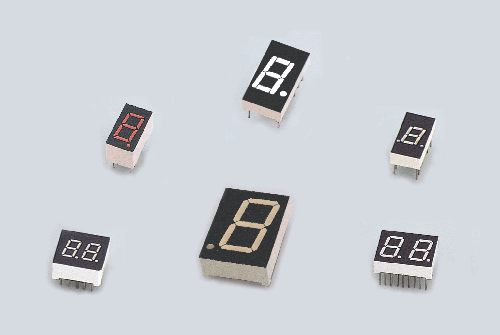

LED數碼管用途很廣，說說最普及的，例如：LED數碼，就是顯示888的那中，在數字儀表上用的最廣。其實數碼管是由7個二極管組成，有共陰，共陽兩種，八只腳，當中一只是公共端。
8段數碼管屬于LED發光器件的一種。LED發光器件一般常用的有兩類：數碼管和點陣。8段數碼管又稱為8字型數碼管，分為8段：A、B、C、D、E、F、G、P。其中P為小數點。數碼管常用的有10根管腳，每一段有一根管腳，另外兩根管腳為一個數碼管的公共端COM，兩根之間相互連通，如圖所示：

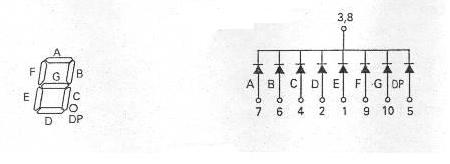

圖一 LED的管腳和電路原理
從電路上，數碼管又可分為共陰和共陽兩種。
數碼管的公共端就是”位“選端。
共陰極的數碼管公共端接地(叫做“位”選端)，段選端高電平有效，
共陽級公共端（位選端）接+5V電源，段選端低電平有效。
位選端的意思就是只有這一端選通的時候才能給段選端賦不同的值。
比如說對共陰級的數碼管，只有先給位選端（也就是共陰級）一個低電平時，才能給段選端（陽級）賦不同的碼（高電平有效），才能在數碼管上顯示不同的數字。
中斷中的下降沿的產生方法：（例如，在外部中斷0下的產生方法）一端接P3.2（外部中斷0），另外一端快速接一下地（接地就相當于是產生一個低電平），就可以產生一個下降沿了。
用途：用于各類儀表、儀器、家用電器等的數字顯示。
特點：顏色豐富、亮度高、功耗低、響應速度快、易與集成電路譯碼器，驅動器直接配合使用。
