欧美亂伦ⅹⅹx中字在线,欧美老熟妇xb水多毛多 ,四虎成人精品一区二区免费网站,被吊起来张开腿供人玩弄

5010A/5010B環氧樹脂

國

環

氧

樹

脂

應

用

網



一、簡介：

5010A/5010B系透明環氧樹脂灌封料，混合后粘度低，可使用時間長，固化后透明度及電氣特性優秀，也可加入各種顏色。

二、常規性能：

測試項目	測試方法或條件	5010A	5010B
外    觀	目  測	無色至淺黃色透明液體	無色至淺黃色透明液體
密    度	25℃ g/cm3	1.1~1.2	0.92~0.98
粘    度	40℃ mpa·s	800~1300	9~13
保存期限	室溫通風	一年	一年

三、使用工藝：

項  目	單位或條件	5010A/5010B
混合比例	重量比	100:35

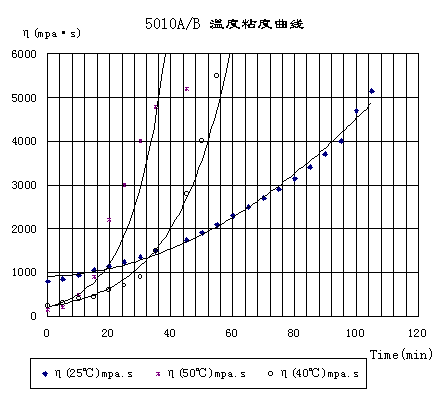

可使用時間	25℃，hrs	0.5
固化條件	℃/hrs	25/24或60/2~3或80/1~1.5

四、用途：

    適用于小型電子元器件的絕緣封裝，如：互感器的封裝。



五、固化后特性：

項目	單位或條件	5010A/5010(-1)B
硬度	Shore-D	>8０
體積電阻率	25℃，Ω·cm	1.5×1015
表面電阻率	25℃，Ω	1.2×1014
絕緣強度	25℃，kV/mm	>20
介電常數	25℃，1MHZ	4.2±0.1
介質損耗角正切	25℃，1MHZ	<0．01
壓縮強度	kgf/mm2	>30
彎曲強度	kgf/mm2	>15
沖擊強度	kgf/mm2	>5.1
收縮率	%	<5



六、貯存、運輸及注意事項：

1．   此類產品非危險品，按一般化學品貯運，產品貯存期見包裝桶。

2．   請看準所使用產品型號，然后對號入座；準確稱量后，請充分攪拌均勻；稱量大于200克，使用期會縮短。

3．   客戶可根據實際需要自行添加色膏與填料。



七、包裝規格：

    包裝為6KG±90g塑膠桶或其它容器。

*注： 以上性能數據為該產品于濕度70%、溫度25℃時測試之典型數據，僅供客戶使用時參考，并不能完全保證于某個特定環境時能達到的全部數據。敬請客戶使用時，以實測數據為準。

　

迎

您

的

支

持

與

信

任
