三、聚癸二酰已二胺
1.名稱與結構
學名：聚癸二酰已二胺
俗稱：尼龍610
英文名稱：Ploychexamethylene
Sebacamide，Nylon610（PA610）
結構式：
2.合成工藝路線
（1）癸二酸的制備
癸二酸為白色粉末狀結晶，相對分子質量202.24，熔點34℃，密度1.27g·cm-3，酸值大于545mgKOH/g，易溶于乙醇難溶于水，它的腐蝕性很強，熔融時溫度升高與空氣可發生氧化分解，溫度大于300℃以上分解，是PA610、PA1010的單體。

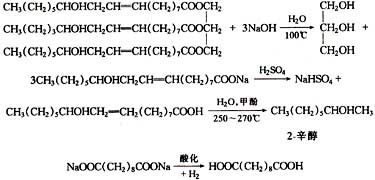

癸二酸的制備主要以蓖麻油為原料，先用NaOH將蓖麻油皂化制得蓖麻酸和甘油，再將蓖麻油酸在NaOH作用下進行熱堿裂解，得到癸二酸鈉鹽，經酸化制得癸二酸，其反應過程如下：
（2）聚合工藝過程
尼龍610是以已二胺和癸二酸為單體，用合成尼龍66的類似方法，先將癸二酸溶解于乙醇中，加入已二胺中和生成尼龍610鹽，然后，在270～300℃，1.7～2.0MPa壓力下再將鹽進行縮聚制成尼龍610，反應式如下：
尼龍610生產工藝路線有間歇聚合和連續聚合，其工藝過程如下所示。
3.突出特點與用途
PA610的較突出特點是兼具較好的剛性和良好的低溫韌性，尺寸穩定性好，適用汽車、機械部件，尤其是適合于制造尺寸穩定性要求高于領域。
四、聚十二烷酰已二胺
1.名稱與結構
學名：聚十二烷酰已二胺
俗稱：尼龍612
英文名稱：Polyhexamethylene
dodecanamide Nylon
612（PA612）
結構式：
2.合成工藝路線
（1）原料路線

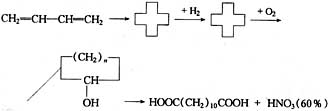

尼龍612的原料為已二胺和十二碳二酸，十二碳二酸的制備方法可以用丁二烯三聚再經加氫合成環十二烷，空氣氧化環十二烷制備環十二碳酮和環十二碳醇，最后經硝酸氧化制備十二碳二酸。反應式如下：
（2）聚合過程
尼龍612的合成方法類似尼龍66的制備方法，也是將兩種單體和生成尼龍612鹽（熔點166℃），再經縮聚制得尼龍612，聚合反應式如下：
尼龍612是一種韌性較好的尼龍，主要用作刷、單絲、電線包覆等，可用注射、擠出、吹塑等成型方法加工各種部件、板材、管材和薄膜。
