五、聚十二烷酰十二胺
1.名稱與結(jié)構(gòu)
學(xué)名：聚十二烷酰十二胺
俗稱：尼龍212
英文名稱：Poly(doclecamethylent
dodecanamide)，Nylon1212,(PA1212)
結(jié)構(gòu)式
2.合成工藝路線
（1）原料的合成
PA1212的主要原料是十二烷二酸和十二烷二胺，十二烷二胺是用十二烷二酸與氨反應(yīng)得到二酰胺再經(jīng)脫水制得十二腈，十二腈加氫得到十二烷二胺，主要化學(xué)反應(yīng)過程如下：
（2）尼龍1212的制備
尼龍1212是以十二烷二酸與十二烷二胺經(jīng)縮聚制得，其工藝過程與尼龍66縮聚類似，其縮聚的反應(yīng)：
六、聚癸二酰癸二胺
1.名稱與結(jié)構(gòu)
學(xué)名：聚癸二酰癸二胺
俗稱：尼龍1010
英文名稱：Polyclecamethylene
Sebacamide,Nylon1010（PA1010）
結(jié)構(gòu)式：
2.合成工藝路線
（1）原料路線
尼龍1010是以蓖麻油為基礎(chǔ)原料，先制得癸二酸和癸二胺，在一定條件下，將兩單體制成PA1010鹽，經(jīng)縮聚制得高分子量PA1010，也是我國特有的尼龍品種。
癸二酸前面已有介紹。癸二胺的再制備是以癸二酸為原料，采用液相法或氣相法進(jìn)行氨化脫水反應(yīng)制得癸二腈，精制以骨架鎳為催化劑，氫氧化鉀為助催化劑，在一定的溫度和壓力下，加氫反應(yīng)制得癸二胺：
（2）聚合工藝過程
PA1010的生產(chǎn)類似PA66，其過程是先制備PA1010鹽，然后再進(jìn)行縮聚反應(yīng)得到聚合產(chǎn)物。由于尼龍1010鹽在乙醇中的溶解度小（40℃時(shí)為0.072%），因此，先將癸二酸和癸二胺配成乙酸溶液，再進(jìn)行中和反應(yīng)，制備尼龍1010鹽，反應(yīng)式如下：
尼龍1010鹽在一定溫度和壓力下，進(jìn)行縮聚反應(yīng)，脫水生成帶有酰胺基團(tuán)的結(jié)晶高分子，縮聚反應(yīng)如下：

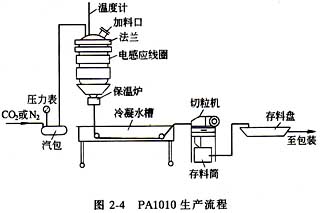

為了控制聚合體的分子量在一定范圍內(nèi)，縮聚時(shí)需加入少量分子量調(diào)節(jié)劑（癸二酸），也可加入少量的抗氧劑和防老劑。反應(yīng)結(jié)束后，將聚合體擠出、鑄帶、切粒、干燥、制得尼龍1010粒料。PA1010生產(chǎn)程見圖2-4。
3.突出特點(diǎn)與用途
尼龍1010最大特點(diǎn)是具有高度延展性，在拉力作用下，可牽伸至原長的3～4倍，而且拉伸強(qiáng)度，具有優(yōu)良的沖擊性能和低溫性能，-60℃下不脆。但在高于100℃情況下，長期與氧接觸逐漸變黃機(jī)械強(qiáng)度下降，特別是在熔融狀態(tài)下，極易氧化降解。
尼龍1010是我國的特有品種，加工性能好，可擠出、注射、吹塑和噴涂加工，應(yīng)用于機(jī)械、紡織、儀表、醫(yī)療器械、電線、電纜等，還可通過玻璃纖維增強(qiáng)、填充、阻燃等改性用作工程塑料。
七、聚十一內(nèi)酰胺
1.名稱與結(jié)構(gòu)
學(xué)名：聚十一內(nèi)酰胺
俗稱：尼龍11
英文名稱：Polyundecancylamide，Nylon11，（PA11）
結(jié)構(gòu)式：
2.合成工藝路線
（1）原料路線

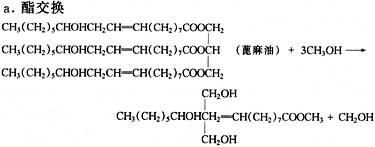

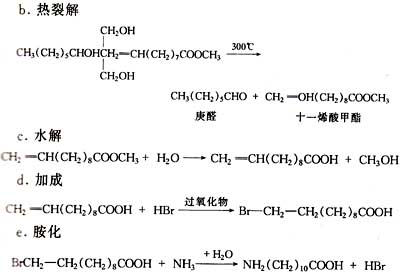

PA11的單體是氨基十一酸。氨基十一酸是以蓖麻油為基料，經(jīng)酯交換，熱裂解、水解、加成、氨化等工序制得，主要反應(yīng)如下：
（2）聚合過程
氨基十一酸加熱量，易脫水縮合，聚合原理很簡單，但工業(yè)上反應(yīng)難以控制，一般采用酸催化聚合。其聚合反應(yīng)：

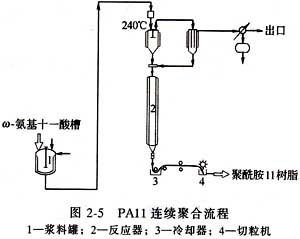

PA11的生產(chǎn)分為間歇聚與連續(xù)聚合。其過程包括單體熔融、聚合、切粒、干燥和包裝。PA11連續(xù)聚合流程見圖2-5。
3.突出特點(diǎn)與用途
尼龍11特點(diǎn)是熔融溫度低，加工溫度高，吸水性低，低溫性能良好，可在-40～120℃保持良好的柔性。主要用作汽車輸油管、制動(dòng)系統(tǒng)軟管、光纖電纜包覆、粉末涂料。
