UNF-5 型萘系減水劑用于以下 10 類混凝土中：
1 、普通混凝土 ordinary concrete
干密度為 2000~ 2800kg /m 3 的水泥混凝土。
2 、干硬性混凝土 stiff concrete
混凝土拌合物的坍落度小于 10mm 且須用維勃稠度 (s)
表示其稠度的混凝土。
3 、塑性混凝土 plastic concrete
混凝土拌合物坍落度為 10 ～ 90mm 的混凝土。
4 、流動性混凝土 pasty concrete
混凝土拌合物坍落度為 100~ 150mm 的混凝土。
5 、大流動性混凝土 flowing concrete
混凝土拌合物坍落度等于或大于 160mm 的混凝土。
6 、抗滲混凝土 impermeable concrete
抗滲等級等于或大于 P6 級的混凝土。
7 、抗凍混凝土 frost-resistant concrete
抗凍等級等于或大于 F50 級的混凝土。
8 、高強混凝土 high-strength concrete
強度等級為 C60 及其以上的混凝土。
9 、泵送混凝土 pumped concrete
混凝土拌合物的坍落度不低于 100mm 并用泵送施工的混凝土。
10 、大體積混凝土 mass concrete
混凝土結構物實體最小尺寸等于或大于 1m
，或預計會因水泥水化熱引起混凝土內外溫差過大而導致裂縫的混凝土。
一、 適用范圍
1、適用于各類工業與民用建筑、水利、交通、港口、市政等工程中的預制和現澆混凝土、鋼筋混凝土、預應力鋼筋混凝土。
2、適用配制早強、高強、高抗滲、自密實泵送混凝土及自流灌漿材料。
3、可廣泛用于自然養護及蒸汽養護混凝土工程及制品。本品減水增強作用顯著，早期效果尤佳，可大大加快模板和場地周轉，縮短工期。對蒸汽養護混凝土制品，
摻入檢測摻量的本產品可降低養護溫度，縮短養護時間。夏季高溫季節可取消蒸汽養護，應用一噸本產品，可節約40～60噸煤。
4、對于硅酸鹽水泥、普通硅酸鹽水泥、礦渣硅酸鹽水泥、粉煤灰硅酸鹽水泥和火山灰硅酸鹽水泥均有良好的適用性。
二、 主要性能
1、本產品分粉劑和液體兩種。粉劑呈棕褐色；液體呈棕黑色。產品無毒、無臭、不燃，對鋼筋無銹蝕作用。
2
、提高強度。在混凝土中加入摻量為0.3%?～1.5%的本產品，在水泥用量和坍落度相同的情況下，可減少拌和用水9%～29%以上。摻入檢測摻量的本產
品其一天抗壓強度可提高70%～100%，三天抗壓強度可提高50%?～80%，二十八天抗壓強度可提高25%～50%。后期強度明顯提高，大大改善和提
高混凝土物理力學性能，使混凝土的抗壓、抗拉、抗折強度，彈性模量及長期強度都有相應提高。
3、改善混凝土拌和物的和易性，增加坍落度。在相同的水泥用量及水灰比情況下，加入檢測摻量的本產品，可明顯增大混凝土的坍落度，改善混凝土的和易性，坍落度可增加12cm以上。
4、節約水泥，在坍落度和強度相同的情況下，加入檢測摻量的本產品，可節約水泥12%以上。
三、 勻質性指
|
測試項目
|
企 標
|
測試結果
|
|
硫酸鈉含量（%）
|
≤20
|
19.1
|
|
含水率 （%）
|
≤8.0
|
7.1
|
|
pH 值
|
7～9
|
7.8
|
四、
摻UNF-5型低氯低堿超高濃高效減水劑混凝土性能指標
|
檢測項目
|
企標
|
檢測結果
|
檢測項目
|
企標
|
檢測結果
|
|
減水率（%）
|
≥20
|
21.8
|
抗壓強度比（%）
|
1d
|
≥180
|
200
|
|
泌水率比（%）
|
≤90
|
79
|
3d
|
≥170
|
194
|
|
含氣量（%）
|
≤2.0
|
1.6
|
7d
|
≥150
|
161
|
|
凝結時間差（min）
|
初凝
|
-90～+120
|
+20
|
28d
|
≥130
|
142
|
|
終凝
|
+13
|
收縮率比（%）
|
28d
|
≤130
|
125
|
|
對鋼筋銹蝕作用
|
無
|
無
|
|
注：檢測摻量0.75%（以水泥用量計）
|
五、推薦摻量

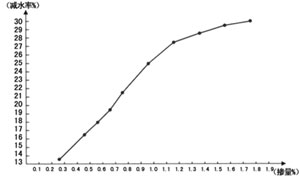

摻量與減水率曲線圖
|
根據使用時混凝土不同強度等級及應用范圍不同，常規摻量范圍為0.3～0.8%。如配制高強，超高強混凝土可在摻量范圍為
0.8～1.8%內選擇。最佳摻量0.75%。液體按含固量折算。
六、使用方法
1、配制成所需濃度的溶液后使用。
2、粉劑可直接使用，也可待水泥骨料加入60%拌合水充分潤濕后再加入粉劑。
3、本產品可與其它功能外加劑復配成特殊功能的外加劑，但需經試驗后方可使用。
七、包裝、運輸、貯存
1、粉劑采用內襯塑料袋，外編織袋包裝。每袋凈重25kg±0.13
kg或50 kg±0.25
kg；液體采用塑料桶包裝，塑料桶要求密封，防止外溢或者蒸發干涸。也可采用槽車運輸。
2、運輸時粉劑謹防遇鋒利物，以防止破包受潮。若受潮經檢驗合格仍可使用，不影響使用效果。
3、本產品應貯存在通風、干燥的專用倉庫內，有效期一年。超過有效期經檢測合格后仍可使用。
八、主要用途和應用實例
高效減水劑可用于日最低氣溫
0 ℃
以上施工的混凝土，并適用于制備大流動性混凝土、高強混凝土及蒸養混凝土。
1 、配制早強混凝土
在混凝土予制構件及現澆混凝土中應用 UNF-5
減水劑，達到脫模強度的時間可縮短一半左右，從而場地和模板周轉加快，產量提高，同時質量也顯著改善。
水泥制品廠在自然養護生產的混凝土構件中應用 UNF-5
減水劑取得了較好的經濟效益。如水泥制品廠在農房構件生產中應用減水劑，年產值增加
41 萬元，年稅利增加 2 萬多元，節省水泥 500 噸，為農民多提供
3570 間建房材料。水泥制品廠在建筑構件中應用減水劑，產量增加
70~100% ，年利潤增加 2.84 萬元，節省水泥 110 噸。
2 、配制早強砂漿
在鋼絲網水泥造船中應用 UNF-5
減水劑，砂漿的早期強度顯著提高。在氣溫 15 ℃
以上時取消了鋼絲網水泥造船的蒸汽養護，生產周期與蒸汽養護的相同，每噸位水泥船降低成本
4~5
元；低溫季節，通蒸汽的時間比不用減水劑的縮短一半以上，每噸位降低成本 3
元左右。調查十八個應用單位表明，一年來應用減水劑建造船舶 13.21
萬噸位，節煤 4182 噸，增加收益 25
萬多元，同時改善了勞動條件，提高了產品質量。
3 、蒸養混凝土
在蒸養混凝土中應用 UNF-5
減水劑，可縮短蒸養時間或降低蒸養溫度，夏秋高溫季節甚至可取消蒸汽養護。如墻板廠在框架輕板建筑用的鋼筋混凝土空心柱中應用減水劑取消了蒸汽養護，一年
來由此節煤 200 多噸，增加收益一萬多元。應用表明，一噸 UNF-5
減水劑可節煤 50~60 噸。
4 、大模板施工用混凝土
大模板施工工藝要求混凝土拌合物具有較好的流動性，良好的保水性和粘聚性，同時要求混凝土具有較高的早期強度。一般
8~12h 要求達到拆模強度（ 1MPa 以上，冬季 4MPa 以上），
24 小時后要求強度大于 4MPa
，以便安裝樓板。北京市第二建筑工程公司在西便門高層住宅樓、北京市第三建筑公司在復興門外高層建筑大模板施工中應用
UNF-5 減水劑，取得了良好效果。
5 、泵送劑混凝土
在泵送混凝土中應用 UNF-5
減水劑，可提高混凝土的可泵性，同時混凝土的強度不因坍落度的增加而下降。如北京市三建筑工程公司在中日友誼醫院泵送混凝土施工中應用
UNF-5 減水劑，坍落度控制在 12~ 15cm
，可泵性能良好，混凝土抗壓強度 ? 7 =21MPa ， ? 28
=34 MPa 。
6 、高強混凝土
試驗表明，摻常用量的 UNF-5 減水劑（如 C×0.7%
），采用目前一般的混凝土工藝，就可配制 C50 以上的混凝土，所以
UNF-5 減水劑適用于一些高強混凝土制品，如軌枕、梁、柱等。
現澆混凝土、道路混凝土、防水混凝土、商品混凝土、流態混凝土、噴射混凝土中應用
UNF-5
減水劑，既可節省水泥，又可滿足混凝土對流動性、早強、高強、抗滲等性能要求。
九、應用注意事項
1 、 UNF-5 減水劑的摻量為水泥重量的 0.5~0.75%
，有條件時應通過試驗確定其適宜摻量。
2 、 UNF-5
減水劑可以粉劑直接摻入使用，也可以配成溶液使用。以粉劑摻入使用時，當有粗粒和結塊應篩除，攪拌時間適當延長。在某些水泥中
UNF-5
型減水劑滯后于拌合水摻加，可提高減水劑的塑化作用效果，節省減水劑用量。當采用多孔骨料時，必須先加水，最后加減水劑。
3 、當氣溫較低時，可用 UNF-5
減水劑與早強劑復合使用來提高早期強度。如復合水泥重量 0.5~1.0%
的元明粉（既無水硫酸鈉）。元明粉應加在水泥上，不能倒在潮濕的砂石上。否則元明粉遇潮結塊，攪拌過程中不易溶解，引起硬化混凝土脹裂。
4 、 UNF-5
減水劑對硅酸鹽水泥、普通硅酸鹽水泥、粉煤灰硅酸鹽水泥等均有效，對特種水泥需經過試驗后方可使用。
5 、運輸和保管時應避免受潮。受潮結塊后性能不變可配成水溶液使用。
6
、攪拌過程中要嚴格控制減水劑用量、用水量，選擇合適的摻加方法，攪拌時間要適宜，隨拌隨用，盡量縮短運輸及停放時間等。
