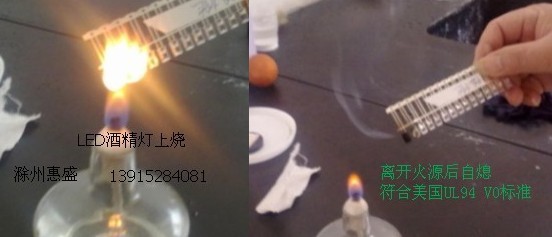

現階段LED環氧樹脂行業目前對環氧樹脂的要求越來越高，有些高檔場合（比如：娛樂場所的LED需要阻燃達到UL94-V0級，因為娛樂場所使用時間較長，功率較大，比一般場合容易發生火災等不安全的情況，所以要求相關場合使用的材料都要達到阻燃之要求！）滁州惠盛電子材料有限公司在客戶提出這樣的要求后，馬上抽調研發人員對阻燃環氧樹脂膠進行研發，在經過半年的小試、中試、批量供貨后，最近向本網（中國環氧樹脂應用網http://www.china-epoxy.com通迅員）發來新聞稿，說該產品的研發已完成，通過了客戶的驗收，公司內部也開了會議，確認此產品的設計定型，相關研發人員也得到了相應的獎利。
一、主要原料：
5800ZRA環氧樹脂（滁州惠盛）：采用進口美國的阻燃環氧樹脂及阻燃稀釋劑及其它助劑；
5800ZRB固化劑（滁州惠盛）：采用意大利進口甲基六氫苯酐及抑制反應過程中的氣泡添加劑等原料。
二、使用工藝：
a)
A料在使用前先放入75~80℃的烘箱中預烘，預烘時間一般在兩小時以上。冬季取上限溫度預熱，夏季取下限溫度預熱。
b)
將預烘好的A料按照配比進行配料，將配好的A/B料充分攪拌均勻進行5分鐘左右的真空脫泡，沒有真空條件也可直接進行封裝，將灌封好的產品直接進入固化爐進行固化。
c)
操作過程注意事項：
l
在配料時請注意配比的誤差不能超過±2%，如果B料偏少會直接造成發光管黃變Tg點溫度偏低，如果B料偏多會造成發光管發脆的現象。在攪拌過程中，如果A/B料攪拌不夠均勻在固化過程中會產生大量的氣泡和發光管部分黃變部分不黃變的現象發生。
l
在配料時，每次配膠的總量我公司建議不要超過2KG，由于環氧樹脂和固化劑混合后會產生放熱性的化學反應，配膠的總重量越多A/B組份越容易引起固化反應。為了避免配好的A/B料在使用時發生固化反應，我公司建議在配料時應注意配料的重量和A料預熱的溫度。
三、固化條件：（比例5800ZRA：100克
配 5800ARB：100克）
130~135℃，min
30~40分鐘脫模,如超出固化時間可能造成難脫模現象,老化溫度：130℃，5～6小時
四、新聞提供者：滁州惠盛電子材料有限公司 研發部 聯系人：金銀山13956285366
-----------------------------------------------------------------------------------------------------------------------------------------
(責任編輯：admin)----[注:本網站(中國環氧樹脂應用網http://www.yongshi8.com聯系人:金先生18955005198)發布的有關產品價格行情信息，僅供參考。實時價格以現實流通中為準。受眾若發現信息有誤，可向本網建議及時修改或刪除。受眾在瀏覽本網站某些產品信息之后，使用該產品時請向專業人士及生產商和經銷商咨詢，本網站不對該產品的任何使用后果負責。本站所有文章、圖片、說明均由網友提供或本站原創，部分轉貼自互連網,轉貼內容的版權屬于原作者。如果本站中有內容侵犯了您的版權，請您通知我們的管理員,管理員及時取得您的授權或馬上刪除!]
