氰凝是以環氧樹脂為基料部分添加劑組成的高分子化學漿液。氰凝的最大特性：能二次滲透和發生膨脹，有優異的粘結強度，遇水反應粘度增加，固化成不溶與水的固結體，具有較高的機械強度，抗滲、耐磨、耐水、耐腐蝕，同時對混凝土有加固與補強作用。

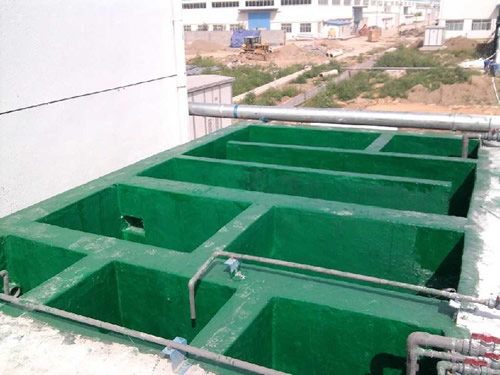

氰凝涂層一般用于建筑物混凝土表面的防滲、防水防腐。
一、基層表面處理：
涂布前基層處理對與取得優良的氰凝防水層有著重要的作用。
1．基層要求必須平整、牢固、干燥。
基層要求盡可能平整、有利于氰凝均勻的覆蓋，當混凝土基層面有較大凹凸不平時，或有細縫時，應先用水泥填嵌抹平；對突出物要鏟除干凈。
2．清除污物：
當基層表面有油污、浮塵等臟物時要清除干凈，這樣才能保證涂層與基層之間的足夠粘結強度。
3．基層表面干燥處理方法：
為了提高氰凝涂層與混凝土基層的粘結強度與表面滲透性，基層表面應盡量干燥。
A．烘 烤：基層潮濕面不大時，可用噴燈或太陽燈烘烤以促使水分的蒸發。
B． 封堵：基面有滴水成線時可用快干水泥封堵、養護，待表面干燥后進行涂裝。
二、氰凝的配制：
氰凝在施工時必須加入專用的稀釋劑，調配到一定的粘度時才可以施工；配制漿液時應用干燥的容器，配好的漿料應一次用完，現配現用。
三、施工工具：
以油漆滾筒為主，配以漆刷等。

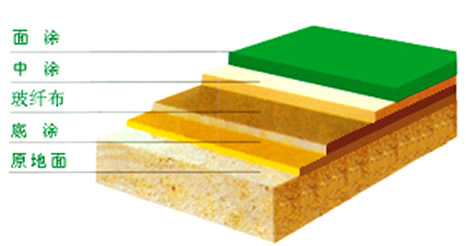

四、施工工序：（二布七涂）
當基層處理好后，進行第一道涂刷，第一道涂料要調配的稀一點，提高涂層對基層的滲透性。玻璃纖維布采用厚為0.2mm的脫蠟白金玻璃纖維布.
1.涂刷第一道底漆后,干燥10分鐘,將玻璃布展開平鋪,用干凈漆刷或滾筒用氰凝涂料在玻璃纖維布表面整體滾涂,使玻璃布緊貼基面,無起皺、脫殼等現象。
2.做第二道玻璃纖維布時，要等第一道（一布一涂）表干后方可進行施工。施工方法相同。涂料一般表干時間為3-8小時，實干為24小時。
3.等布干透后,在白金布上做兩道氰凝膩子。
4.等膩子干透后，開始做面涂，面漆滾涂二道，必須滾涂均勻。
5．氰凝施工完成后，要檢查一次，有起皺、脫殼部位應鏟除，重新修補。
6．施工完成以后，涂膜一般應養護3天才能使用。
五、涂層的質量標準：
涂鋪好的玻璃布涂層應平整、服帖、無露白、無起鼓現象，并且無滲水現象。在正常使用情況下,保證使用五年。
六、注意事項：
在氰凝涂料施工過程中，應注意通風；施工現場禁止明火作業，以防火災的發生；使用工具及設備須及時用稀釋劑沖洗干凈，以備下次使用。產品存放要密封、防潮、防火嚴禁日曬雨淋。
-----------------------------------------------------------------------------------------------------------------------------------------
(責任編輯：admin)----[注:本網站(中國環氧樹脂應用網http://www.yongshi8.com聯系人:金先生13915284081)發布的有關產品價格行情信息，僅供參考。實時價格以現實流通中為準。受眾若發現信息有誤，可向本網建議及時修改或刪除。受眾在瀏覽本網站某些產品信息之后，使用該產品時請向專業人士及生產商和經銷商咨詢，本網站不對該產品的任何使用后果負責。本站所有文章、圖片、說明均由網友提供或本站原創，部分轉貼自互連網,轉貼內容的版權屬于原作者。如果本站中有內容侵犯了您的版權，請您通知我們的管理員,管理員及時取得您的授權或馬上刪除!]
