光固化體系中，光源的作用是提供光引發劑經光化學反應產生活性種的能量。光固化涂料大多數都使用紫外光源作為固化光源，在紫外光源中，以汞弧燈最為常用，而近年出現的無極燈以其穩定的輸出和超長的壽命逐漸引起光固化廠家的注意。
光強的光化學研究和光固化應用中最重要的表征光源的一個參數。光固化反應必須在高于一特定光強下才能引發，低于此光強，則固化不能進行。此外，在一定曝光量下，光強與曝光時間成反比。所以，較高的光強可以縮短固化時間。在實際應用中，應控制光強和曝光時間，過度的曝光雖然可保證涂層的固化，但也會造成能量浪費，同時也會造成涂膜或基材的老化。生產中可通過試驗確定最佳曝光量。
實際應用中，可考慮采用較高功率的光源，有以下優點：
①較高的光強，這對克服氧阻聚有好處；
②設備費用可能較低；
③燈的數目減少，可節省設備空間。
但也有一些缺點，例如，高功率的光源導致燈管和反射罩過熱，必須解決散熱問題；燈管壽命較短等。

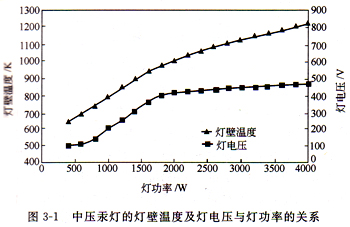

圖3-1為中壓汞燈的燈壁溫度及燈電壓與燈功率的關系[1]。對于常見的2000W汞燈來說，其燈壁溫度達1000℃左右。因此，在實際生產中，高功率光源引起的溫度上升常常不能忽略。例如木料基材，尤其是松木，高溫會導致木料中的樹膠從木節滲出，導致涂料的黏附性下降；對于未完全風干的木料來說，高溫也會導致水汽逸出而引起涂層氣泡；木器家具的熱熔膠接口在高熱下會脫離。對塑料基材來說，過高的溫度會導致變形，或者洶涌度變差�？刹捎靡恍┐胧�，以消除燈管發熱引起的溫度上升，例如調節燈管與輻照物間的距離；調節輸送帶的速率；使用帶雙色反射罩的UV燈；在光源與輻照物之間放置水冷石英過濾器，把熱輻射濾掉；加強光源部件的通風散熱。

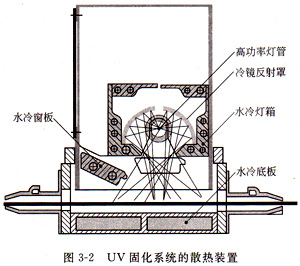

圖3-2為實際生產中消除熱量的一個實例[1]。反射罩為雙色冷鏡（cold
mirror，CM），用于減少紅外輻射能。燈箱及窗板均采用循環水冷卻。履帶下的底板也用水冷，用于吸收穿透基材的紅外輻射及作為系統輔助冷卻。
常用的紫外光源為長管形的，其強度常用線功率表示，即燈的功率除以燈管長度，單位為W/cm，即每厘米燈管的瓦數。燈管有不同規格的長度，習慣上可分為：
短燈----長度小于24cm，線功率最大達240W/cm；
中長燈----長度為24～100cm，線功率在160W/cm左右；
長燈----長度大于100cm，線功率在120W/cm左右。
上面的光強是以燈管的功率來表示，對于同種類光源來說，功率越大的燈管其發出的輻射光的強度越大。這樣的表示方法比較直觀，但只可以作為設備的一個參數。因為像汞燈之類的光源，由于燈管老化，其輻射光的強度隨著使用時間的增加而不斷衰減。在實際應用中為了準確地把握曝光的程度、控制生產條件及監測燈管老化，必須對設備的紫外輻射光的強度或曝光量進行測定。
光強的測定可分為物理法和化學法兩類。物理法的特點是簡易、快速，但除熱堆法外都是相對法，必須以絕對法進行校正。化學法是絕對法，但測定操作復雜，耗時較多，不適于工業應用。因此，物理法是最常用的方法。
測定光強的儀器稱為光度計，采用光電管將光能轉化為電能后、測定光電流值可得到光強大小的相對值，通過校正即得到光強值，一般以W/cm2表示。必須注意的是，由于光電管所用的光電材料（即探頭）的光譜靈敏區的限制，所渢的光強只是該光譜靈敏區范圍內的值。例如北京師范大學光電儀器廠生產的UV-A（圖3-3）和UV-B型光度計，有4種探頭可供選擇，其最大靈敏波長分別為：254nm、297nm、365nm、420nm。

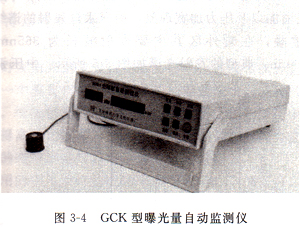

使用光度計測得光強后，就很容易求算得曝光量，因為在光強不隨時間變化的情況下，曝光量等于光強和曝光時間的乘積（曝光量=光強×曝光時間）。但在光強在穩定的情況下，要想確切得到一定時間的曝光量，最好直接對曝光量進行測定。有專門的儀器測量曝光量，例如北京師范大學光電儀器廠生產的GCK型曝光量自動監測儀（圖3-4），可分別應用于3個波段：
230～280nm（用于紫外殺菌）；
300～1050nm（用于材料老化試驗）；
320～400nm（用于光刻、印刷等）。
該儀器有兩個窗口，分別暗淡無光光強和曝光量。
-----------------------------------------------------------------------------------------------------------------------------------------
(責任編輯：admin)----[注:本網站(中國環氧樹脂應用網http://www.yongshi8.com聯系人:金先生13915284081)發布的有關產品價格行情信息，僅供參考。實時價格以現實流通中為準。受眾若發現信息有誤，可向本網建議及時修改或刪除。受眾在瀏覽本網站某些產品信息之后，使用該產品時請向專業人士及生產商和經銷商咨詢，本網站不對該產品的任何使用后果負責。本站所有文章、圖片、說明均由網友提供或本站原創，部分轉貼自互連網,轉貼內容的版權屬于原作者。如果本站中有內容侵犯了您的版權，請您通知我們的管理員,管理員及時取得您的授權或馬上刪除!]
