聚氨酯丙烯酸酯（polyurethane
acrylate，簡(jiǎn)稱PUA）是另一類比較重要的光固化低聚物，原材料成本往往高于其他幾類低聚物，但其應(yīng)用廣泛程度僅次于環(huán)氧丙烯酸酯，在光固化涂料、油墨、膠黏劑等領(lǐng)域有著廣泛應(yīng)用。合成工藝簡(jiǎn)單靈活，可通過(guò)分子設(shè)計(jì)對(duì)樹(shù)脂性以有進(jìn)行調(diào)節(jié)，因此，就柔軟性、硬度、耐受性等多方面性能可以事先設(shè)計(jì)控制，樹(shù)脂的靈活性相當(dāng)強(qiáng)。

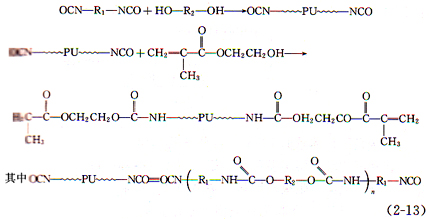

聚氨酯丙烯酸酯的合成是利用多異氰酸酯的NCO基團(tuán)與多元醇羥基的反應(yīng)并利用含羥基的丙烯酸酯引入光活性基團(tuán)。典型的合成反應(yīng)過(guò)程見(jiàn)式（2-13）。
PUA低聚物的光聚合反應(yīng)活性不如環(huán)氧丙烯酸酯，聚合速率較慢也是PUA的一個(gè)典型特征。對(duì)于純粹的PUA加光引發(fā)劑配方體系，膜層光固化后，常常出現(xiàn)表面固化不完全，即底層基本固化，表層成黏液狀，即使在和環(huán)氧丙烯酸酯混合的光固化配方中，若光引劑和活性稀釋劑等選擇使用不當(dāng)，光固化后仍將出現(xiàn)表面不干爽、易產(chǎn)生指紋印等不良結(jié)果。這些可歸結(jié)為氧阻聚（克服氧阻聚的方法見(jiàn)本書第一章）。增加PUA的丙烯酸酯基官能度可以提高光聚合速率，三官能度的PUA光聚合速率大大提高，然而光固化后交聯(lián)密度較高，導(dǎo)致模量升高，硬度增加，柔順性下降。
目前，PUA已成為光固化領(lǐng)域非常重要的一大類低聚物，鑒于PUA固化慢、價(jià)格相對(duì)較高，在常規(guī)光固化配方中較少以PUA為主體低聚物，往往作為輔助性功能樹(shù)脂使用，大多數(shù)情況下，配方中使用PUA的主要意圖是為了增加固化涂層的柔順性，降低應(yīng)力收縮，改善附著力。特別是在紙張、軟質(zhì)塑料、皮革、織物、易拉罐等軟性底材的光固化涂裝、粘貼和印刷方面，聚氨酯丙烯酸酯PUA發(fā)揮著至關(guān)重要的作用。
-----------------------------------------------------------------------------------------------------------------------------------------
(責(zé)任編輯：admin)----[注:本網(wǎng)站(中國(guó)環(huán)氧樹(shù)脂應(yīng)用網(wǎng)http://www.yongshi8.com聯(lián)系人:金先生13915284081)發(fā)布的有關(guān)產(chǎn)品價(jià)格行情信息，僅供參考。實(shí)時(shí)價(jià)格以現(xiàn)實(shí)流通中為準(zhǔn)。受眾若發(fā)現(xiàn)信息有誤，可向本網(wǎng)建議及時(shí)修改或刪除。受眾在瀏覽本網(wǎng)站某些產(chǎn)品信息之后，使用該產(chǎn)品時(shí)請(qǐng)向?qū)I(yè)人士及生產(chǎn)商和經(jīng)銷商咨詢，本網(wǎng)站不對(duì)該產(chǎn)品的任何使用后果負(fù)責(zé)。本站所有文章、圖片、說(shuō)明均由網(wǎng)友提供或本站原創(chuàng)，部分轉(zhuǎn)貼自互連網(wǎng),轉(zhuǎn)貼內(nèi)容的版權(quán)屬于原作者。如果本站中有內(nèi)容侵犯了您的版權(quán)，請(qǐng)您通知我們的管理員,管理員及時(shí)取得您的授權(quán)或馬上刪除!]
