8．3聚氨酯漆涂層的軟化溫度
目的
固化的質量控制和軟化溫度。
樣品
膠合板上的聚氨酯涂層(鑲木地板漆)，樣品1至3。
條件
測試儀器：
TMA
球點探頭
樣品制備：
用刀分離油漆涂層。樣品厚度約0.5mm。
TMA測試：
以5K／min從25℃升溫至l50℃；探頭末端上的力為0.05N。
氣氛：靜態空氣

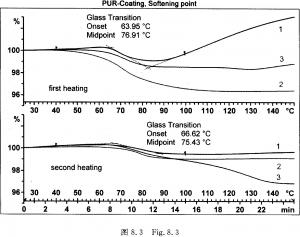

解釋 圖示為縱座標表示為原始樣品厚度百分數的第一次和第二次TMA升溫曲線。對每種情況，都用同一樣品進行第一次和第二次升溫。在第二次測試中，冷卻后探頭在樣品上更換位置(即在不同部位上)。
第一次和第二次升溫的軟化行為是非常不同的，因為預期在較高溫度下有后固化反應。與樣品l和2不同，樣品3始終顯示兩次軟化行為，它表明存在兩層。樣品l與樣品2不同最
明顯的是在第一次升溫，其中樣品1在軟化點后膨脹相當快。
計算 測定作為軟化特征值的起始溫度(玻璃化轉變溫度)。對所有曲線，40℃和l00℃用作切線的界限。
|
樣品
|
第一次升溫
起始點，℃
|
第二次升溫
起始點，℃
|
|
l
|
64
|
67
|
|
2
|
58
|
69
|
|
3
|
61
|
64
|
樣品2第一次和第二次升溫的起始溫度的差異表現出最大，因此此例的固化最差。
結論 熱機械分析能夠辨別不同涂層，特別是軟化行為。在第一次和第二次升溫之間有顯著的不同，最可能的原因是由于后固化。
注：因為木材膨脹，所以對于評估不同涂層的質量來說，涂層連同木材基板一起測試是不合適的。因此涂層必須分開，而可能有少量木材附著在涂層上。不過，與刮下油漆涂層并在坩堝中壓實的DSC測試相比，這類樣品制備是更簡單的。
-----------------------------------------------------------------------------------------------------------------------------------------
(責任編輯：admin)----[注:本網站(中國環氧樹脂應用網http://www.yongshi8.com聯系人:金先生13915284081)發布的有關產品價格行情信息，僅供參考。實時價格以現實流通中為準。受眾若發現信息有誤，可向本網建議及時修改或刪除。受眾在瀏覽本網站某些產品信息之后，使用該產品時請向專業人士及生產商和經銷商咨詢，本網站不對該產品的任何使用后果負責。本站所有文章、圖片、說明均由網友提供或本站原創，部分轉貼自互連網,轉貼內容的版權屬于原作者。如果本站中有內容侵犯了您的版權，請您通知我們的管理員,管理員及時取得您的授權或馬上刪除!]
